名稱：半自動影像測量儀 QVMC5040
品牌：中研立華
型號：QVMC5040
尺寸：1120*930*1680 （可定制）
用途：影像測量儀是一種由高解析度CCD彩色鏡頭、連續變倍物鏡、彩色顯示器、視頻十字線顯示器、精密光柵尺、多功能數據處理器、數據測量軟件與高精密工作臺結構組成的高精度光學影像測量儀器
產地：江蘇（蘇州）
0512-66873050
產品參數
| 品牌 | 中研立華 | ||||
| 名稱 | 半自動影像測量儀 | ||||
| 型號 | QVMC3020 | QVMC4030 | QVMC5040 | QVMC6050 | |
| 行程X*Y*Z軸（mm) | 300*200*200 | 400*300*200 | 500*400*200 | 600*500*200 | |
| Z軸實測高度（mm） | ≤130 | ||||
| 建議承重(KG) | ≤25 | ||||
| 外形尺寸（mm） | 500*525*765 | 770*650*1535 | 941*771*1580 | 1120*930*1678 | |
| XY軸線性精度（μm） | E=（3.0+L/200) | E=(3.0+L/150） | |||
| 產品用途 | 影像測量儀是一種由高解析度CCD彩色鏡頭、連續變倍物鏡、彩色顯示器、視頻十字線顯示器、精密光柵尺、多功能數據處理器、數據測量軟件與高精密工作臺結構組成的高精度光學影像測量儀器。半自動系列影像測量儀較適用于種類多、小批量的產品檢測 ; 半自動影像測量儀Z軸自動對焦，由電腦自動判定對焦面，以保證每次對焦的精準度，減少人為判定產生的誤差，提高對焦的重現性，使對焦后影像達到最佳，從而也提高后續測量的精度。 | ||||
| 產品特點 |
報表輸出：測量數據可直接導入成報表Excel,Word 物件放大攝像圖形可保存bmp、jpg格式 二維圖形可直接導CAD 幾何測量：點、線、圓、弧、橢圓的測量、兩圓弧頂點距離、兩直線距離、垂直線、平行線、延長直線、兩線交點、線圓交點、兩圓交點、圓的切線、兩線連接弧、角平分線等 尺寸標注：半徑標注、直徑標注、對齊標注、文本標注、坐標標注、角度標注 花崗巖主體結構，精度高，穩定性好 Z軸電動，X.Y手動 Z軸光學自動測高 三軸精密直線滑軌 |
||||
| 光柵尺 | 1.0μm工業級精密光柵尺 | ||||
| 圖像傳感器 | 高清1/3彩色CCD或工業數字攝像機 | ||||
| 光學鏡頭 | 高清工業光學鏡頭帶卡位 光學放大倍率0.7X-4.5X連續變倍 | ||||
| 放大倍率 | 影響放大倍率約20~180X | ||||
| 光源 | 落射光 | 環形led冷光源，亮度可微調 | |||
| 輪廓光 | 圓形led冷光源 亮度可微調 | ||||
| 測量軟件 | ZYLH定制版專業測量軟件 | ||||
| 建議工作環境 | 溫度20±3℃ 濕度35%-80% 振動＜0.002g 低于15Hz | ||||
| 電源 | AC 220±5V 50Hz | ||||
| 重量約（KG） | 240 | 280 | 450 | 510 | |
產品展示
產品優勢
多年的行業經驗沉淀，具體專業的思維、專業的團隊；
具有專業強大的研發設計能力，能夠為您解決二維尺寸及三維尺寸檢測難題。
自有研發團隊，由一批資歷深、技術能力強的機械、電氣及軟件工程師組成；
可滿足您對非標定制化測試設備的需求。

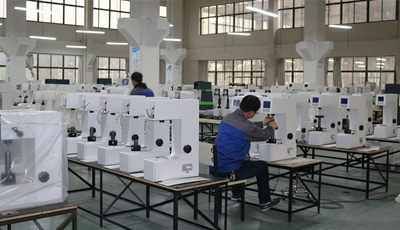

50人熟練工種，有10年以上影像測量儀及刀具檢測儀器生產經驗；核心光學配件全部進口，ISO9001質量體系，每道工序檢驗嚴格。
根據客戶需求提供上門服務，定期制定客戶回訪；
免費送貨上門，2小時內回復，24小時現場服務，長三角地區以外48小時上門。
