歡迎來(lái)到中研立華儀器科技（蘇州）有限公司官方網(wǎng)站！

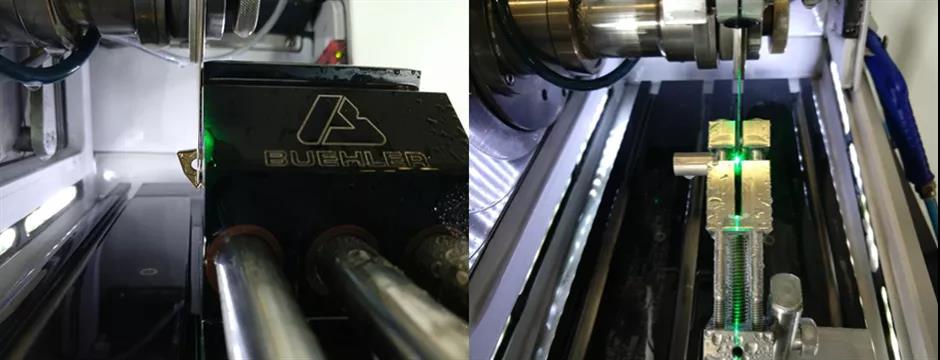

硬質(zhì)合金取樣示意圖
對(duì)于取下來(lái)的試樣通常需要進(jìn)行鑲嵌后再進(jìn)行研磨和拋光。鑲嵌推薦選用添加了礦物或玻璃粉末的熱鑲嵌環(huán)氧樹(shù)脂，如果在某些特殊條件下必須使用冷鑲嵌，也需要在樹(shù)脂內(nèi)添加增強(qiáng)陶瓷粉末提高樹(shù)脂硬度。
硬質(zhì)合金的研磨，碳化硅砂紙是無(wú)能為力的，必須選用特定的金剛石磨盤(pán)，當(dāng)磨削去除的材料量較大時(shí)，可以用P400（40μm）樹(shù)脂粘結(jié)盤(pán)-DGD Mosaic或45μm金屬粘結(jié)盤(pán)-DGD Ultra作為研磨的第一步，當(dāng)切割表面光潔平整，無(wú)需去除材料情況下也可以選擇ApexHercules H硬研磨盤(pán)搭配金剛石懸浮液粗拋?zhàn)鳛榈谝徊健?/span>

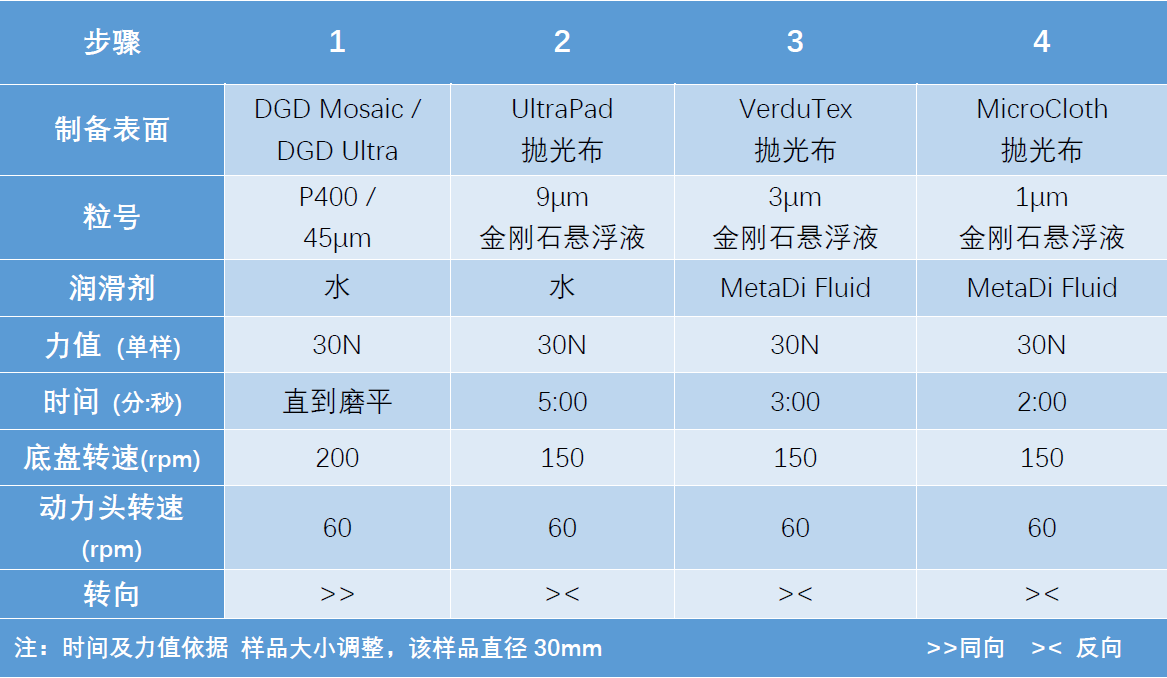

方法一示意圖

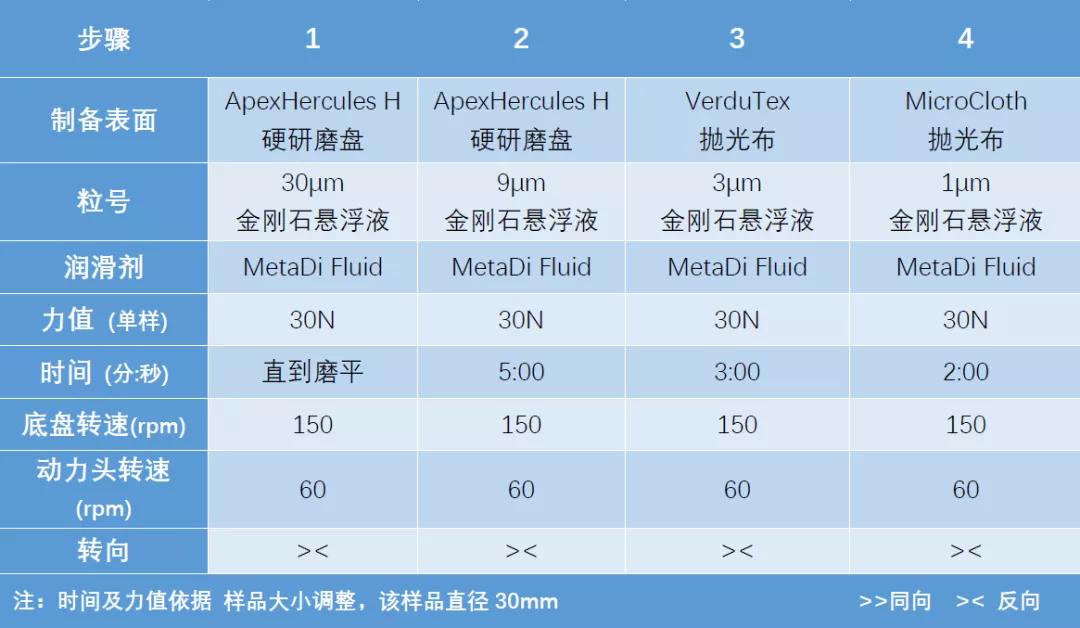

方法二示意圖
試樣試驗(yàn)面的粗糙度Ra≤2μm。燒結(jié)狀態(tài)的試樣表面應(yīng)磨去的厚度不少于0.2mm。
制樣要采用盡量減少由于加工造成過(guò)熱或急冷致使表面性質(zhì)發(fā)生變化的方式進(jìn)行。
在測(cè)定具有曲面的試樣硬度時(shí)，其曲率半徑不得小于15mm。為了測(cè)定曲率半徑小于15mm試樣硬度，要制備至少3mm寬的平面。
所制備的試樣厚度至少有1.6mm。
選擇與試樣硬度值（估計(jì)）最接近的硬質(zhì)合金標(biāo)準(zhǔn)硬度塊，在標(biāo)準(zhǔn)塊上測(cè)量三個(gè)HRA的硬度，這三個(gè)讀數(shù)的平均值與標(biāo)準(zhǔn)塊所標(biāo)定的硬度值之差應(yīng)在±0.5HRA以?xún)?nèi)。
如差值大于±0.5HRA，則要檢查硬度計(jì)和金剛石壓頭，并且消除產(chǎn)生誤差的原因。
維氏硬度試驗(yàn)方法
斷裂韌性(KIC)被認(rèn)為是一種材料的固有特性，指的是材料抗斷裂能力的好壞。KIC的常規(guī)標(biāo)準(zhǔn)化測(cè)試方法包括在測(cè)試樣品中產(chǎn)生一個(gè)小裂紋，然后將其施加一個(gè)可控載荷以擴(kuò)展裂紋。與常規(guī)方法相比，壓痕斷裂法易于測(cè)試和較低的樣品損耗使其成為評(píng)估脆性材料的斷裂韌性普遍選擇。

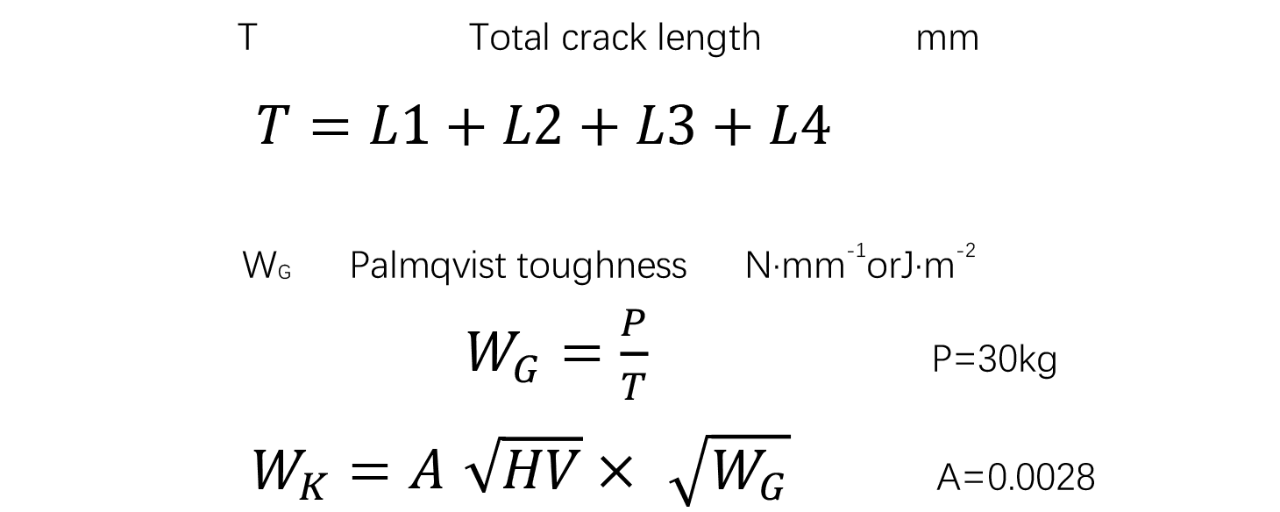

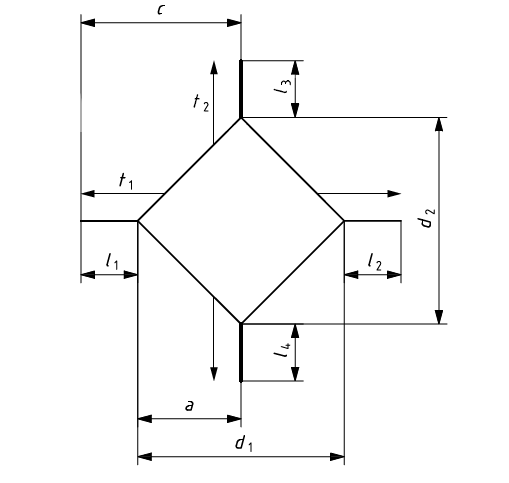

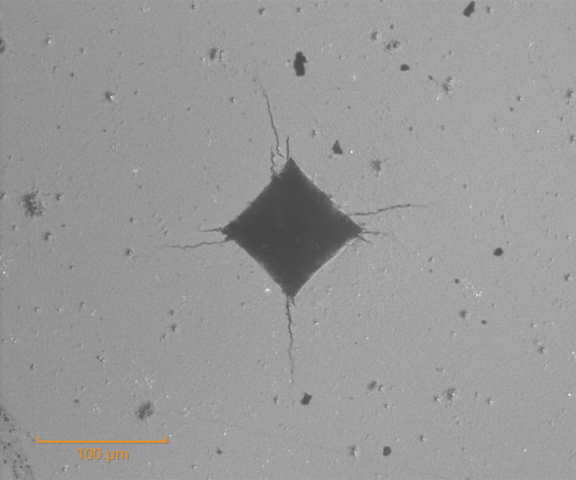

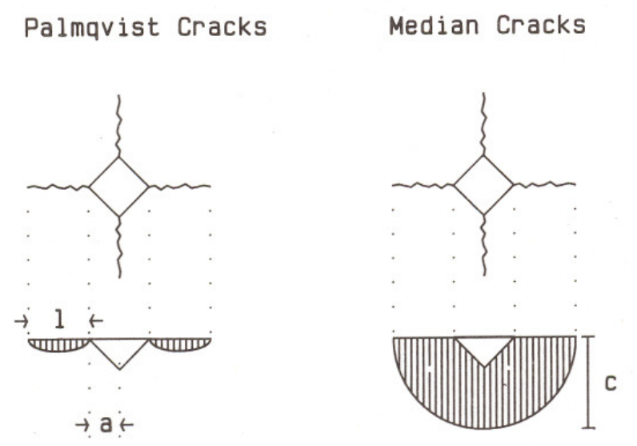

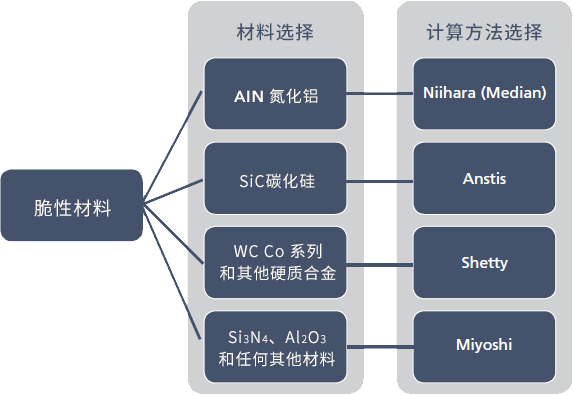

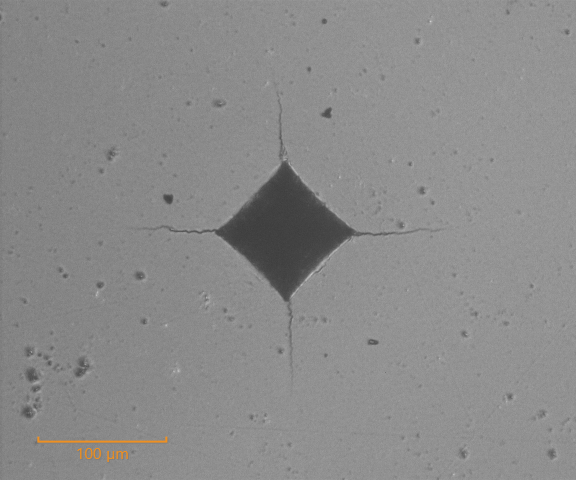

測(cè)定脆性材料的斷裂韌性，關(guān)鍵是要根據(jù)裂紋形貌，以及材料特質(zhì)來(lái)選擇正確的方程組，計(jì)算斷裂韌性。壓痕斷裂韌性測(cè)試是利用維氏硬度壓痕產(chǎn)生的裂紋來(lái)估算材料的KIC。這些裂紋是使用維氏硬度壓頭對(duì)一小塊測(cè)試材料施加高負(fù)荷而形成的。
咨詢(xún)熱線
0512-66873050
電話：0512-66873050
傳真：0512-66873050
郵箱：13405131752@163.com
地址1：蘇州市吳江區(qū)花港路601號(hào)
