第一部分：鍍鉻層的腐蝕防護原理與方法

鍍鉻層（通常指裝飾性鍍鉻或硬鉻）的腐蝕防護主要不是靠鉻層本身絕對不腐蝕，而是依靠 “屏障效應”和“陰極保護效應” 的協同作用。


核心原理：
屏障效應：致密的鉻層（尤其是微裂紋或微孔較少的鉻層）物理性地隔絕了腐蝕介質（如水汽、鹽分）與下層金屬（通常是鎳層或銅層）的接觸。
陰極保護效應：鉻相對于下層的鎳、鐵等金屬，在電化學序列中電位更正，屬于陰極性鍍層。這意味著一旦鉻層存在缺陷（如貫穿的微裂紋、微孔或破損），暴露出的下層金屬會成為陽極，優先發生腐蝕，從而保護了鉻層本身不被大面積破壞，僅表現為缺陷處下方的“點狀”銹蝕。
基于此原理，主要的防護方法圍繞 “增強屏障” 和 “封閉缺陷” 展開：

主要防護方法：

一、 鍍層體系優化（治本之策）
這是最根本的防護。裝飾性鍍鉻通常采用 “多層鎳鉻體系”，例如：
銅底層：提供良好的平整度和結合力。
半光鎳/光亮鎳：提供主體厚度和耐蝕性。
鎳封層（高硫鎳）：在光亮鎳上鍍一層含有大量非金屬微粒（如SiO?）的鎳層，促使后續的鉻層形成微孔鉻。
微裂紋鉻/微孔鉻：通過特定工藝（如使用含硒添加劑的鍍鉻液，或在鎳封上鍍鉻）使鉻層自身產生大量均勻分布的微裂紋或微孔。

防護邏輯：將原本可能存在的少量、大而深的缺陷，轉化為大量、均勻、細密的微缺陷。這使得腐蝕電流被極大地分散，腐蝕由“集中深挖”變為“橫向淺擴”，極大延緩了腐蝕介質穿透至基體的速度。這是現代高質量裝飾鍍鉻的核心技術。

二、 后處理封閉技術（增強屏障）
在鍍鉻完成后進行處理，物理封閉鉻層的微觀缺陷：
無機鹽封閉：使用硅酸鹽、鉻酸鹽等溶液進行處理，在微孔中形成沉積物，阻擋介質進入。
有機涂層封閉：
涂油/涂蠟：臨時性防護，常用于儲存和運輸。
透明漆（如丙烯酸、聚氨酯清漆）：提供一層額外的透明保護膜，既能保持金屬光澤，又能顯著提升耐蝕性。常用于戶外使用或嚴苛環境下的零部件。
納米封閉劑：采用溶膠-凝膠等技術，形成超薄、致密的納米級保護膜，滲入并封閉微孔。

三、 工藝控制與清潔（過程保障）
嚴格的前處理：確?；w徹底除油、除銹、活化，避免鍍層結合不良產生原始缺陷。
控制鍍液純凈度與參數：防止雜質引入和工藝波動導致鍍層疏松、應力過大產生粗大裂紋。
及時干燥：電鍍后迅速徹底干燥，避免殘留電解液或水分引發早期腐蝕。

四、 設計與使用維護
避免尖銳邊角：設計中盡量采用圓角，因為邊角處鍍層易薄，是腐蝕薄弱點。
定期清潔與保養：使用中性清潔劑，避免使用強酸強堿或研磨性清潔劑破壞表面。

第二部分：測試結果判定方法

測試的核心目標是加速模擬腐蝕環境，評估鍍層的耐蝕性能。最常用和權威的方法是 中性鹽霧試驗。

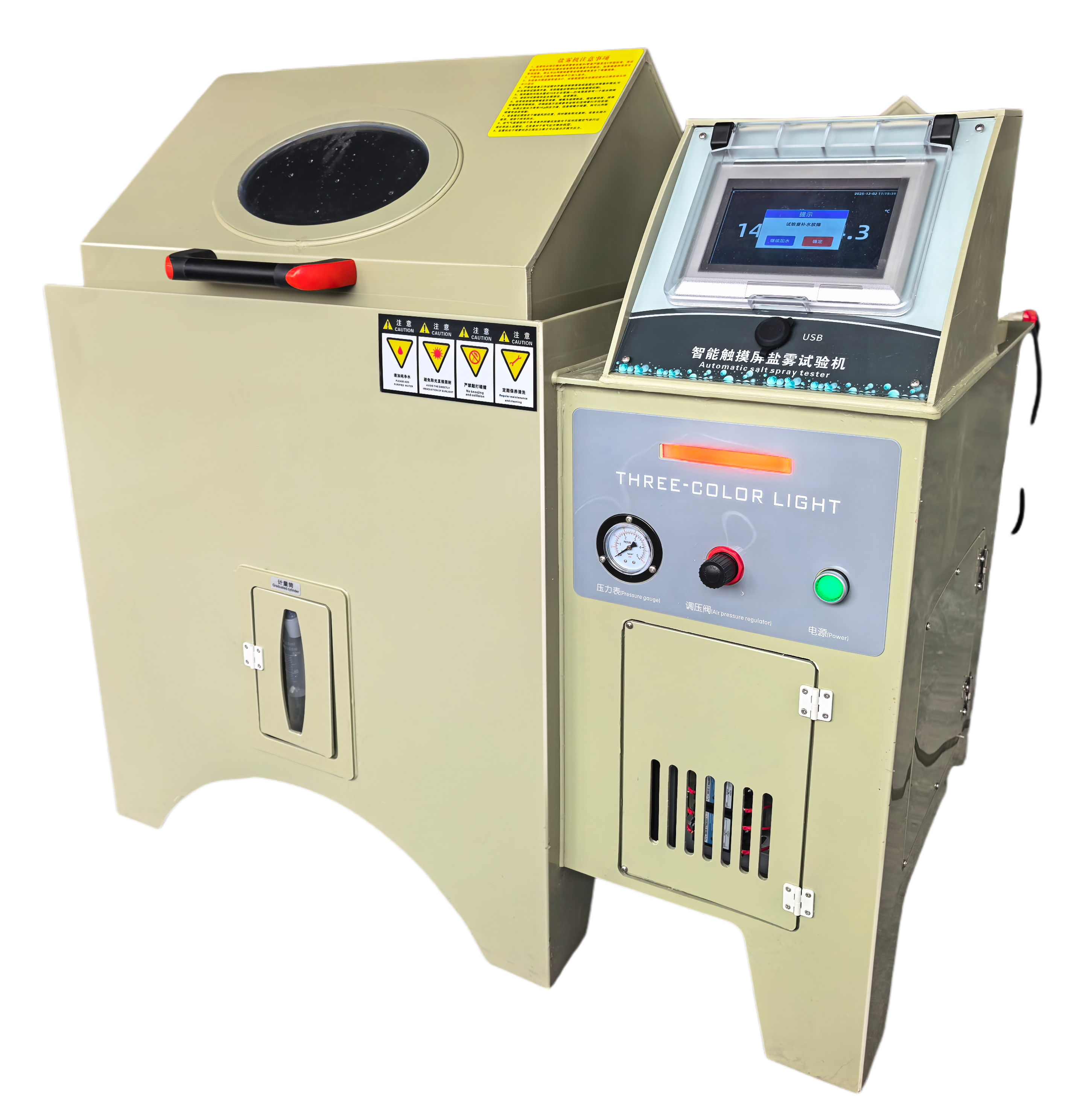

鹽霧腐蝕試驗箱示意圖

主要測試方法：

中性鹽霧試驗：最普遍的方法。將樣品置于35℃的密閉箱中，持續或間歇噴灑5%的氯化鈉溶液，形成鹽霧環境。常用于模擬海洋或含氯工業大氣環境。
銅加速醋酸鹽霧試驗：在鹽霧試驗基礎上加入醋酸和氯化銅，腐蝕性更強，測試周期更短，用于快速篩選和對比。
腐蝕膏試驗：將含有腐蝕性鹽類的泥膏涂覆在樣品上，干燥后進行潮濕箱試驗，模擬工業污染和凝結水共同作用的場景。
循環腐蝕試驗：更先進的測試方法。將鹽霧、干燥、濕熱、低溫等多種條件按一定周期循環，更接近真實的戶外環境（如白天/黑夜、雨/晴交替），結果相關性更好。


結果判定方法（以中性鹽霧試驗為例）：

判定依據通常是 “首次出現基體腐蝕的時間” 或 “在特定時間后腐蝕缺陷的數量和嚴重程度”。
1. 時間判定法（最直觀）
標準：例如，“通過N小時中性鹽霧試驗無紅銹”。

等級示例：
CASS試驗（銅加速醋酸鹽霧）：高級別裝飾鍍要求 ≥ 16小時， 24小時， 甚至48/72小時無腐蝕。
中性鹽霧試驗：要求通常更高，如96小時、240小時等。
如何看：記錄樣品從試驗開始到基體金屬（鐵）的紅色銹點第一次出現所經歷的時間。時間越長，耐蝕性越好。

2. 腐蝕評級法（更量化）
根據國際或國家標準（如ISO 10289， ASTM B117， GB/T 6461）進行評級。評級由兩個數字組成：保護等級 和 外觀等級 。
保護等級：表示基體金屬腐蝕的面積比例。10級表示無基體腐蝕，0級表示腐蝕面積 > 50%。
外觀等級：表示鍍層本身發生變化（如斑點、暗斑、顏色變化等）的程度。同樣10級為無變化。
報告格式：結果通常報告為 Ra/Sb。例如，9/5表示基體腐蝕面積很?。?gt;0.1% - 0.25%），但鍍層外觀有中度變化。

3. 圖表對照法（工程常用）
將試驗后的樣品與標準圖譜進行對比，標準圖譜上清晰定義了不同腐蝕程度（如銹點大小、密度）所對應的等級或合格/不合格界限。這種方法操作簡便，在工廠質量控制中廣泛應用。

判定流程總結：
選擇標準：根據產品規范或客戶要求，確定采用哪種測試方法和判定標準（如：執行NSS 96小時，判定依據GB/T 6461，要求評級≥ 9/4）。
進行測試：將樣品放入測試設備，運行規定周期。

清洗與檢查：測試結束后，輕柔沖洗樣品以去除鹽沉積，然后在放大鏡下檢查。
對照判定：
時間法：檢查是否在約定時間內出現紅銹。
評級法：計算腐蝕面積百分比，對照標準表格確定 R 和 S 值，判斷是否達標。
圖對法：直接與標準腐蝕圖片對比，給出合格與否的結論。
總而言之，鍍鉻層的腐蝕防護是一個系統工程，從鍍層結構設計到后處理封閉，再到嚴格的測試驗證，每個環節都至關重要。測試判定的核心是依據公認的標準，對加速腐蝕后的樣品進行量化或對比評估，從而預測其在實際環境中的使用壽命。
