（一）、常見冷熱沖擊試驗機的構造

　　試驗人員除正確按操作規程操作，還應該對其結構有所了解。冷熱沖擊試驗機由箱體、風循環系統、制冷系統、加溫系統和控濕系統組成。風循環系統一般采用可調節送風方向的結構;加濕系統有采用鍋爐加濕的和表面蒸發二種;降溫、去濕系統采用空調工況制冷結構;加熱系統采用電熱鰭片加熱和電爐絲直接加熱二種結構;溫濕度測試方法采用干濕球測試方法，也有用濕度傳感器直接測量方法;控制和顯示操作界面采用溫濕度分開獨立和溫濕度組合控制器等方式。

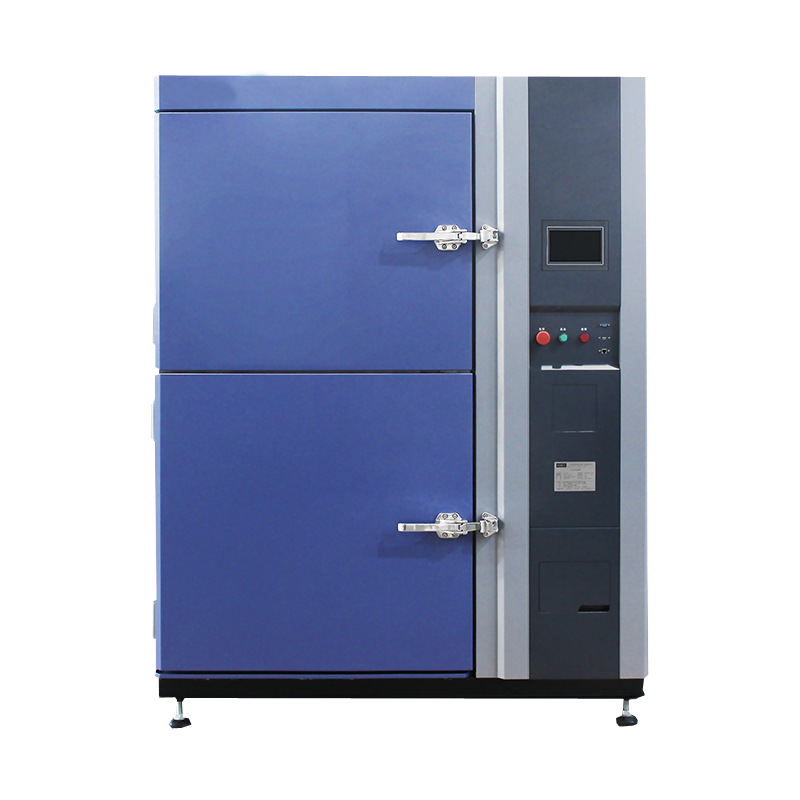

冷熱沖擊試驗箱示意圖

　　（二）冷熱沖擊試驗機的一些常見故障及排除方法

　　1.在高溫試驗中，如溫度變化達不到試驗溫度值時，可以檢查電器系統，逐一排除故障。如溫度升得很慢，就要查看風循環系統，看一下風循環的調節擋板是否開啟正常，反之，就檢查風循環的電機運轉是否正常。如溫度過沖厲害那么就需要整定PID的設置參數。如果溫度直接上升，過溫保護，那么，控制器出故障，須更換控制儀表。

　　2.低溫達不到試驗的指標，那你就要觀察溫度的變化，是溫度降的很慢，還是溫度到一定值后溫度有回升的趨勢，前者就要檢查一下，做低溫試驗前是否將工作室烘干，使工作室保持干燥后再將試驗樣品放入工作室內再做試驗，工作室內的試驗樣品是否放置的過多，使工作室內的風不能充分循環，在排除上述原因后，就要考慮是否是制冷系統中的故障了，這樣就要請廠家的專業人員進行檢修。后者的現象是設備的使用環境不好所致，設備放置的環境溫度，放置的位置（箱體后與墻的距離）要滿足要求（在設備操作使用說明中都有規定）。

　　3.在做濕熱試驗中，出現實際濕度會達到100%或者實際濕度與目標濕度相差很大，數值低得很多，前者的現象：可能是濕球傳感器上的紗布干燥引起，那就要檢查濕球傳感器的水槽中是否缺水，水槽中的水位是由一水位控制器自動控制的，查水位控制器供水系統是否供水正常，水位控制器工作是否正常。另一種可能就是濕球紗布因使用時間長，或供水水質純凈度的原因，會使紗布變硬，使紗布無法吸收水份而干燥，只要更換或清洗紗布即可排除以上現象。后者的現象主要是加濕系統不工作，查看加濕系統的供水系統，供水系統內是否有一定的水量，控制加濕鍋爐水位的水位控制是否正常，加濕鍋爐內的水位是否正常。如以上一切都正常，那就要檢查電器控制系統，這要請專業維修人員進行檢修。

　　4.設備在試驗運行過程中突然出現故障時，控制儀表上出現對應的故障顯示提示并有聲訊報警提示。操作人員可以對照設備的操作使用中的故障排除一章中快速檢查出屬于哪一類故障，可請專業技術人員快速排除故障，以確保試驗的正常進行。其它環境試驗設備在使用中還會有其它的現象，那就要具體現象，具體分析和排除。
